غلاف عازل مركب
مقدمة المنتج
تُستخدم هذه الجلبة العازلة المركبة في محولات الطاقة الخارجية المعزولة بالزيت . تتميز بنواة من راتنج الإيبوكسي ، مما يضمن خصائص ميكانيكية ممتازة وعزلًا فائقًا. الطبقة العازلة الخارجية مصنوعة من مطاط السيليكون السائل عالي الجودة، مصبوب داخل النواة ، مما يضمن مقاومة ممتازة للتلف الناتج عن العوامل الجوية (العواصف الرملية، والأشعة فوق البنفسجية، وبيئات المياه المالحة، والتلوث الصناعي، إلخ). الجلبة مزودة بشفة ألومنيوم لتثبيتها على مسامير المحول الأربعة من نوع M10. يتم التحكم في المجال الكهربائي داخل العازل بواسطة درع معدني. هذا الدرع، الذي يجب تأريضه عادةً عبر معدات مضمنة في وحدة تغذية الطاقة للعازل، يمكن استخدامه أيضًا لالتقاط إشارات وجود الجهد، وبالاقتران مع مؤشر حيوية خاص ، يُظهر ما إذا كان الخط مُفعّلًا أم لا . صُمم المنتج ليتوافق تمامًا مع معايير EN50180 ، ويمكنه أن يحل محل جلبات العزل الخزفية المقابلة تمامًا .

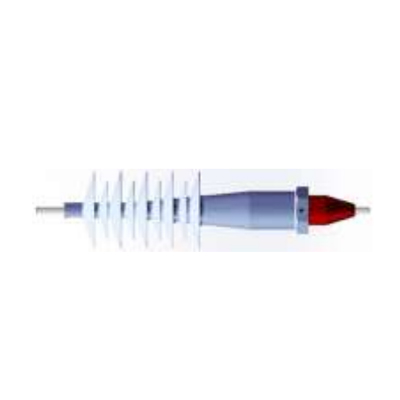

رسومات المنتج وأبعاده
أنبوب عزل مركب 36 كيلو فولت CYS-FATG-36/250-1320
وصف طراز المنتج:
:المعايير الفنية
نموذج المنتج
الجهد المقنن (كيلو فولت)
التيار المقنن (أمبير)
جهد تحمل تردد الطاقة لمدة 60 ثانية (كيلو فولت)
جهد تحمل نبضة البرق (كيلو فولت)
مسافة التسلق ( م )
التفريغ الجزئي ( PC) : تم قياسه عند 1.05Ur/√3
جاف
مبتل
CYS-FATG-12/250-380
17.5
250
42
38
95
380
≤1 0
CYS-FATG-24/250-600
أربعة وعشرون
5 0
5 5
1 25
6 00
CYS-FATG-36/250-1320
36
77
70
170
1320
المعيار المرجعي
EN50180 ؛ IEC60815 ؛ IEC 60137 ؛ GB/T 4109 ؛ IEC 62217.
