طرفية خارجية قابلة للانكماش البارد بجهد 35 كيلو فولت

طرفية خارجية قابلة للانكماش البارد بجهد 35 كيلو فولت

المنتج مقدمة

الكابلات تُستخدم حيث والموانئ، والمطارات، الحديدية، والسكك والكيماويات، الطاقة، تقطاعا في الاستخدام شائعة وهي .الفرعية المحولات ومحطات المفاتيح لوحات مثل ا لطاقة، توزيع ومعدات الكابلات بين الداخلية للتوصيلات رئيسي بشكل الأطراف هذه وتُستخدم .المتشابكة إيثيلين البولي وكابلات النواة، وثلاثية النواة، أحادية إيثيلين ال بولي كابلات لإنهاء أساسي بشكل البارد الانكماش ذات الخارجية التوصيل أطراف تُستخدم.

سمات

1. بخطوة خطوة التثبيت عناء دون وسهل، سريع وهو أدوات أي التثبيت يتطلب لا.

2. موثوقًا تركيبًا يضمن مما بالكابل، بإحكام يلتصق وبالتالي الخاصة، مرونته بسبب وسينكمش برفق، الأساسي الحبل سحب سوى عليك ما .نار إلى حاجة ا ل.

3. الطويل المدى على به الموثوق التشغيل ويضمن والرطوبة الماء مقاومة في جيدًا أداءً يوفر مما الكابل، جسم مع ويغلق ويتنفس ل،الكاب جسم على مستمرًا شعاعيًا ضغطً ا يمارس.

4. أسرع يجعلها مما النحاسي، الربط سلك أو اللحام إلى الحاجة يلغي مما التأريض، سلك لتثبيت ثابتة قوة زنبرك التأريض طريقة تستخدم.

5. تجانسًا أكثر الكهربائي المجال توزيع يجعل مما الإجهاد، في الهندسي والتحكم دة،الفري الإجهاد مخروط بنية.

6. متطلبات تمامًا ويلبي عامًا، 20 عن يزيد افتراضي عمر مع للزحف، قوية بمقاومة ويتمتع الأوزون، عن جة النات للشيخوخة ومقاوم البنفسجية، فوق للأشعة ومقاوم الماء ، كراهية شديد المنتج يجعل :هذا الجودة عالي السائل العازل السيليكون من مصنوع VDE و IEC.


暂无内容
暂无内容
وصف المنتج

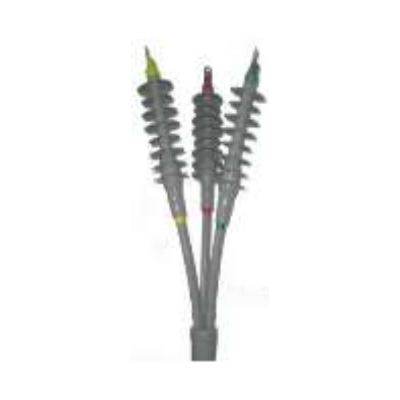

صور المنتج

35KV冷缩户外终端-EN- 35kV Cold Shrink Outdoor Terminal1447.png

تصميم هيكل المنتج

1. أطراف التوصيل

2. غطاء مظلة طرفية

3. مخروط الإجهاد

4. الكابلات

5. سلك تأريض مضفر

35KV冷缩户外终端-EN- 35kV Cold Shrink Outdoor Terminal1482.png35KV冷缩户外终端-EN- 35kV Cold Shrink Outdoor Terminal1481.png

معلومات الطلب

نموذج المنتج

مستوى الجهد

(كيلو فولت )

مساحة المقطع العرضي للكابل (مم² )

قطر عزل قلب الكابل (مم )

الرقم المقابل

CYS-35LW-3/50-70

18 / 30 ( 36 ) 21 / 35 ( 40.5 )

26 / 35 ( 40.5 )

50-70

32.5-34

1#

CYS-35 LW -3/95-185

95-185

36.5-40

2#

CYS-35LW-3/240-400

240-400

40-47

3#

CYS-35LW-3/500-630

500-630

47-54

4#

CYS-35LW-1/50-70

50-70

32.5-34

1#

CYS-35LW-1/95-185

95-185

36.5-40

2#

CYS-35LW-1/240-400

240-400

40-47

3#

CYS-35LW-1/500-630

500-630

47-54

4#

CYS-35LW-3*1/50-70

50-70

32.5-34

1#

CYS-35LW-3*1/95-185

95-185

36.5-40

2#

CYS-35LW-3*1/240-400

240-400

40-47

3#

CYS-35LW-3*1/500-630

500-630

47-54

4#



تعليمات الطلب

♦ عند الطلب، يرجى تحديد مواصفات الكابل وطرازه وحجمه.

♦ اتبع تعليمات التثبيت المرفقة مع المنتج أثناء التثبيت.

♦ يجب أن يتم تركيب المنتج بواسطة فنيين متخصصين.

الأداء الكهربائي

مشروع

المعلمة

مستوى الجهد

18/30 ( 36) كيلو فولت

21/35 ( 40.5 ) كيلو فولت

26/35 ( 40.5 ) كيلو فولت

تحمل الجهد الكهربائي للتيار المتردد

81 كيلو فولت / 5 دقائق

117 كيلو فولت / 5 دقائق

117 كيلو فولت / 5 دقائق

جهد تحمل المطر عند تردد الطاقة (تيار متردد)

72 كيلو فولت / دقيقة واحدة

104 كيلو فولت / دقيقة واحدة

104 كيلو فولت / دقيقة واحدة

تحمل الجهد المستمر

72 كيلو فولت / 15 دقيقة

104 كيلو فولت / 15 دقيقة

104 كيلو فولت / 15 دقيقة

خروج جزئي

30 كيلو فولت، ≤10 بيكو كولوم

45 كيلو فولت، ≤10 بيكو كولوم

45 كيلو فولت، ≤10 بيكو كولوم

جهد النبضة (10 مرات لكل قطبية موجبة وسالبة )

170 كيلو فولت

200 كيلو فولت

200 كيلو فولت

ملاحظة: هذا المنتج يفي بمتطلبات IEC60502.4 و GB/T 12706.4.



عدة

اسم

كمية

ملاحظة

ثلاثي النواة

أحادي النواة أحادي الطور

أحادي النواة ثلاثي الأطوار

طرف توصيل قابل للانكماش البارد

3

1

3


كم ثلاثي الأصابع قابل للانكماش البارد

1

/

/


أنابيب العزل الحراري القابلة للانكماش البارد

3

/

/


أنابيب الانكماش البارد

/

قطعة واحدة

3


أنابيب الانكماش البارد

3

قطعة واحدة

3


سلك تأريض مضفر

قطعة واحدة

قطعة واحدة

3

كابل محمي بسلك نحاسي بدون سلك أرضي

نابض ذو قوة ثابتة

2

2

6


مخروط مثلث

1

/

/


غراء الحشو

6

3

9


مادة مانعة للتسرب

3

3

6


شريط عازل من مادة PVC

3 مجلدات

المجلد 1

3 مجلدات


شريط لاصق عازل

المجلد 1

المجلد 1

المجلد 1


نطاق أشباه الموصلات

المجلد 1

المجلد 1

المجلد 1


ورق تنظيف

6 عبوات

عبوتان

6 عبوات


شحم السيليكون

1

1

2


شريط قياس

1

1

1


تعليمات التركيب وشهادة المطابقة

نسخة واحدة

نسخة واحدة

نسخة واحدة




مخطط تجميع المنتج

35KV冷缩户外终端-EN- 35kV Cold Shrink Outdoor Terminal3856.png35KV冷缩户外终端-EN- 35kV Cold Shrink Outdoor Terminal3855.png

مخطط تجميع المنتج


35KV冷缩户外终端-EN- 35kV Cold Shrink Outdoor Terminal3888.png
