CY-ECVTD9

محول إلكتروني بدون تلامس لقاطع الدائرة الذكي CY-ECVTD9 (PO-9702)

التطبيقات: قواطع دوائر ذكية مثبتة على أعمدة خارجية بجهد ≤40.5 كيلو فولت ومفاتيح كهربائية لإعادة التوصيل

نوع الهيكل: راتنج تغليف بلاستيكي أحادي الطور للاستخدام الخارجي، من النوع غير التلامسي

التردد المقدر: 50 هرتز، 60 هرتز

فئة العزل المصنفة: 40.5/95/185 كيلو فولت (IEC 36/70/170 كيلو فولت)

معايير التنفيذ: GB/T 20840.6، GB/T 20840.8 (IEC 61869-6&10)

暂无内容

وصف المنتج

المعلمات التقنية للمنتج

رقم سري	تصنيف	المعلمة
رقم سري	تصنيف	ECT（LPCT)	EVT(LPVT)
1	تصنيف الجهد الأساسي	0.72kV	33/√3kV
2	تصنيف التيار الأساسي	600A	/
3	تصنيف الجهد الثانوي	4V、225mV	1/√3V,3.25/√3V, 6.5/3V
4	مستوى الدقة	0.5,0.5S,1,5P,10P	3, 0.5P, 1P,3P,6P
5	الحمل المقدر	≥20kΩ	1MΩ, 2MΩ,10MΩ,200KΩ
6	جهد تحمل تردد الطاقة المقنن	3kV(IEC 3kV)	95kV(IEC 70kV)
7	التيار الحراري المقدر لفترة قصيرة	80(100)×Ipr	/
8	التفريغ الجزئي	≤20pC
9	طريقة الاتصال	موصلات قابس الطيران، موصلات RJ45
10	توصيل الكابل	كابل إشارة محمي متعدد الأقطاب، طوله 10 أمتار (يمكن تخصيص الطول حسب الطلب).

أبعاد المنتج:


الشكل 1. الرسم التوضيحي لاستخدام الاتصال


الشكل 2: رسم المستشعر المجمع


الشكل 3: صندوق ألومنيوم مصبوب مقاوم للماء


الشكل 4: وحدة المعايرة المجمعة

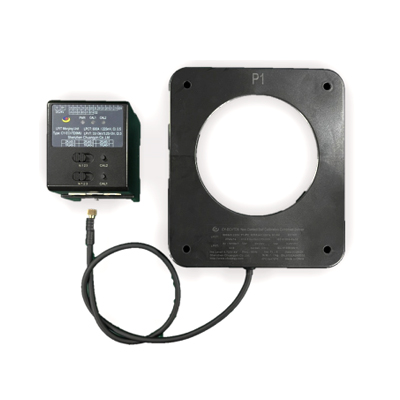

الشكل 5: صورة المنتج
