CYZAU-950

المعلمة التقنية الرئيسية

1. نطاق وحدة الإدخال:

ECT: 0.1 فولت - 1 فولت

EVT: 0.5-3.25 فولت

2. الإدخال المقدر:

ECT 4 فولت (قياس)، 200 مللي أمبير (حماية) EVT 1.625/√3 فولت، 2/√3 فولت، 3.25/√3 فولت، 4/√3 فولت، 6.5/√3 فولت

3. الحمل المقدر: > 10 كيلو أوم (ECT). > 1 ميكرو أوم (EVT)

4. دقة لف القياس: 0.2 (ECT)، 0.2 (EVT)

5. دقة لف الحماية: 5TPE (ECT)، 3P (EVT)

6. دائرة العمل: 220 فولت تيار متردد/50 هرتز، 3 واط

7. جهد تحمل تردد الطاقة: 2 كيلو فولت

8. درجة الحرارة المحيطة: -5 درجة مئوية - 40 درجة مئوية (داخلي)

9. موقع التركيب: داخلي

10. وفقًا للمعيار: GB/T 20840.7-2007 وGB/T 20840-2007 (تصميم مخصص)

رسم تخطيطي

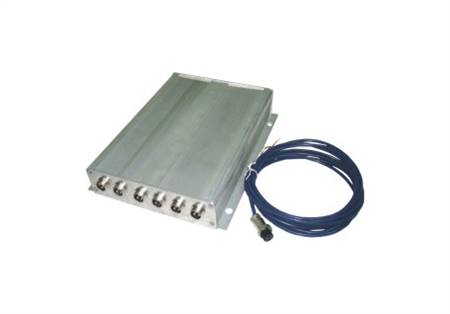

يقوم معالج الإشارة هذا بدمج إشارات الوحدة الضعيفة المرسلة من أجهزة قياس الطاقة والتحويل الإلكترونية (CT&PT)، ثم ترشيحها واستبدالها وتضخيمها، ثم إرسالها بدقة ومستوى وحملها وفقًا لوحدة واحدة، مما يوفر جمعًا ثانويًا للبيانات. بين أطراف محولات الأجهزة الإلكترونية ومخرج CYZAU-950؛ تم تركيب أطراف مخرج CYZAU-950 والوصلة الثانوية IED، جميعها مع موصل طيران مع خط نقل مُلصق ومُغطى، مع عزل خارجي فعال.

المعلمة التقنية الرئيسية

1. نطاق وحدة الإدخال:

ECT: 0.1 فولت - 1 فولت

EVT: 0.5-3.25 فولت

2. الإدخال المقدر:

ECT 4 فولت (قياس)، 200 مللي أمبير (حماية) EVT 1.625/√3 فولت، 2/√3 فولت، 3.25/√3 فولت، 4/√3 فولت، 6.5/√3 فولت

3. الحمل المقدر: > 10 كيلو أوم (ECT). > 1 ميكرو أوم (EVT)

4. دقة لف القياس: 0.2 (ECT)، 0.2 (EVT)

5. دقة لف الحماية: 5TPE (ECT)، 3P (EVT)

6. دائرة العمل: 220 فولت تيار متردد/50 هرتز، 3 واط

7. جهد تحمل تردد الطاقة: 2 كيلو فولت

8. درجة الحرارة المحيطة: -5 درجة مئوية - 40 درجة مئوية (داخلي)

9. موقع التركيب: داخلي

10. وفقًا للمعيار: GB/T 20840.7-2007 وGB/T 20840-2007 (تصميم مخصص)

رسم تخطيطي
