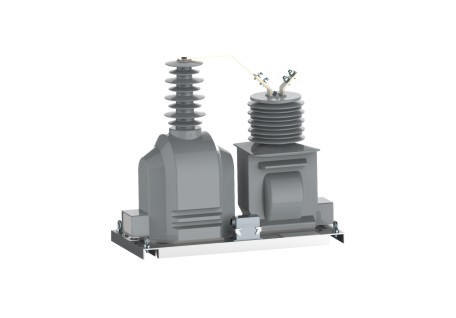

البيانات الفنية:
1. للاستخدام الخارجي
2. معزول بالراتنج المصبوب
3. التردد 50 هرتز أو 60 هرتز
4. المعايير: IEC 60044-2 وIEC 61869-1 و3
المعلمات:
العدد | العناصر | الوحدة | الفهرس | ملاحظات |
1 | أعلى جهد للمعدات | كيلو فولت | 40.5, 36 |
|
2 | BIL | كيلو فولت | GB:40.5/95/200, IEC36/70/170 |
|
3 | الجهد الابتدائي المقدر | فولت | 35400/√3 |
|
4 | الجهد الثانوي المقدر | فولت | 100/√3, 100, 120 |
|
5 | التيار الابتدائي المقدر | أمبير | 5-1000 |
|
6 | التيار الثانوي المقدر | أمبير |
1 أو 5
|
|
ملاحظات
| المعايير: GB20840.1-2010 GB20840.3-2013 GB20840.2-2014 IEC61869-1:2007 IEC61869-2:2012 IEC61869-3:2011 |
2. التطبيق:
يُستخدم لأعلى جهد للمعدات التي لا يزيد جهدها عن 40.5 كيلو فولت، لقياس التيار/الجهد في نظام الطاقة.
3. الميزات:
3.1 استخدام قلب حديدي عالي الخصائص لتلبية متطلبات الدقة العالية والحمل الكبير، إلخ.
3.2 استخدام هيكل عزل مصبوب من راتنج الإيبوكسي لتحسين مقاومة التلوث ومقاومة الرطوبة، إلخ.
3.3 استخدام نوع عزل مصبوب محكم الغلق
3.4 التركيب الخارجي
4. المعايير الفنية:
الطراز | Voltage Ratio(kV) | فئة الدقة | الحمل المقدر (فولت أمبير) | نسبة التيار (أمبير) | فئة الدقة | الحمل المقدر (فولت أمبير) |
JLDZXW1-36 | 35.4/√3/0.12 35.4/√3/0.1 35.4/√3/0.1/√3 | 0.2 0.5 | 25 50 | 20-40/5 | 0.2S 0.5S | 12.5 |
50-100/5 |
… |
400-800 |
500-1000 |
Outline Drawing:
