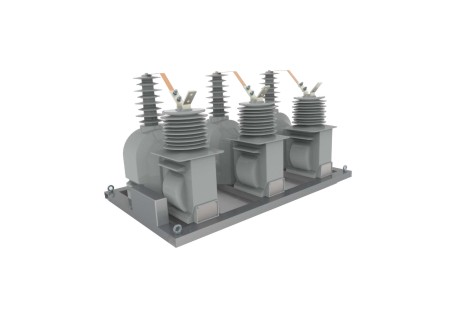

محول مركب خارجي JLSZXW1-36
يتكون هذا المحول المركب ثلاثي الأطوار CT&VT من ثلاثة محولات VT معزولة شبه وثلاثة محولات CT. محول VT متصل بطرف CT P1، وسلسلة CT متصلة بالطور A(B,C)، والأسلاك الثانوية في صندوق التوصيل سهلة التوصيل والاختبار. استخدم هيكلًا عازلًا من راتنج الإيبوكسي للتركيب الخارجي. مناسب لأعلى جهد للمعدات التي لا يزيد عن 40.5 كيلو فولت لقياس التيار/الجهد في نظام الطاقة.
البيانات الفنية:
1. موقع التركيب: خارجي
2. التردد المقدر: 50/60 هرتز
3. معامل قدرة الحمل: Cosq=0.8 (متأخر)
4. يتوافق المعيار الفني مع IEC 60044-1 و2، وIEC 61869-1 و2 و3
