ورقة البيانات الفنية الرئيسية
No | غرض | ط م | VT |
1. | تصنيف جهد النظام | 33 كيلو فولت |
2. | الأعلى. جهد النظام | 36 كيلو فولت |
3. | BILدفعة تحمل الجهد | 170 كيلو فولت |
4. | جهد اختبار تردد الطاقة (r.m.s.) 1 دقيقة (ابتدائي) | 70 كيلو فولت |
جهد اختبار تردد الطاقة (r.m.s.) 1 دقيقة (ثانوي) | 3 كيلو فولت |
5 | طريقة التأريض |
مؤرض بشكل فعال
|
6 | نسبة | 5/5A、10/5A、15/5A 25/5A、30/5A、50/5A 75/5A、100/5A、200/5A 300/5A、400/5A | 33/√3/0.11/√3 كيلو فولت |
7 | التردد المقدر | 50 هرتز |
8 |
تصنيف التيار الحراري المستمر
| 120%(1.2) | / |
9 | تصنيف التيار القصير (Ith) (الحراري 1 ثانية) | 40×Ipr | / |
10 |
التصنيف الحالي الديناميكي (Idyn)
|
2.5 × إيث
| / |
11 | عامل الجهد المقنن | / | 1.2Un/Continuous |
12 | اتصال قياسي | / | ص-ص |
13 | رقم اللف الثانوي | 1 | 1 |
14 | الإخراج المقدر (VA) | 10 | 15 |
15 | فئة الدقة | 0.2 القياس | 0.2 القياس |
16 | عامل أمان الأداة (FS) | 5 | / |
17 | المسافة الزاحفة | 1150 ملم |
18 |
عدد CTs وVTs
| 3VT+3CT |
19 | يكتب |
النوع الجاف المثبت على القطب الخارجي.
|
20. | المعيار المطبق | اللجنة الكهروتقنية الدولية: 61869-1&3 (أحدث إصدار) | اللجنة الكهروتقنية الدولية: 61869-1&2 (أحدث إصدار) |
ملحوظة: عند الطلب يسعدنا أن نقدم محولات حسب المواصفات الفنية الأخرى
ميزات أخرى:
أ). الوحدة المدمجة عبارة عن صب فراغ ساخن في راتينج عازل لتحقيق عزل عالي الجهد بدون تفريغ. يتميز راتنجات الإيبوكسي المستخدمة في البيئة الخارجية بتصميم كامل الغلاف
ب). يتم تغطية المحطات الثانوية بمعدن الفولاذ المقاوم للصدأ لإغلاقها.
ج). شريط تبديل تقصير ثانوي متوفر في صندوق التوصيل.
د). يتم تزويد غطاء صندوق الطرف الثانوي للمحولات (وحدة القياس) بوسائل إحكام باستخدام براغي إحكام لمنع الوصول إلى الأشخاص غير المصرح لهم.
ه). يتم توفير أدوات الرفع من أجل تسليم مريح وآمن للمحولات المدمجة.
و). أطراف خارجية للتوصيل بالخط العلوي (الجانب الأساسي) مناسبة لمجموعة من الموصلات النحاسية أو الألومنيوم المجدولة من 20 مم مربع إلى 100 مم مربع.

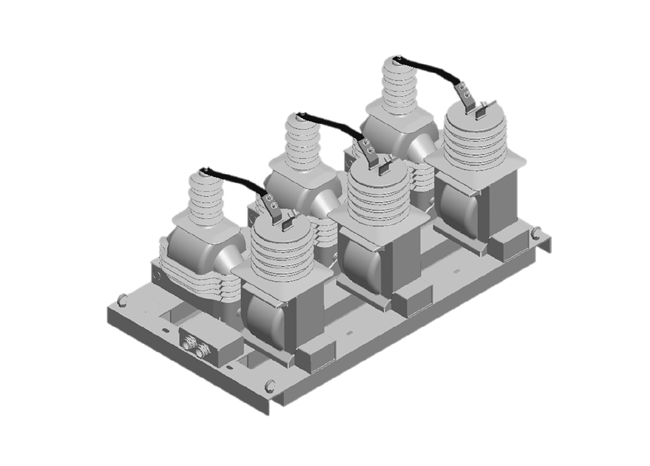

رسم الخطوط العريضة:
Wiring diagram:
