ورقة البيانات الفنية الرئيسية
No
| الصنف | CT | VT |
1. | جهد النظام المقدر | 11 كيلو فولت |
2. | أقصى جهد للنظام | 12 كيلو فولت |
3. | BILجهد تحمل النبضات | 75 كيلو فولت |
4. | جهد اختبار تردد الطاقة (جذر متوسط التربيع) دقيقة واحدة (ابتدائي) | 28 كيلو فولت |
جهد اختبار تردد الطاقة (جذر متوسط التربيع) دقيقة واحدة (ثانوي)
| 3 كيلو فولت |
5 | طريقة التأريض |
مؤرض بفعالية
|
6 | النسبة | 5/5A、10/5A、15/5A 25/5A、30/5A、50/5A 75/5A、100/5A、200/5A 300/5A、400/5A | 11/√3/0.11/√3 kV |
7 | التردد المقدر | 50 هرتز |
8 | التيار الحراري المستمر المقدر | 120%(1.2) | / |
9 |
التيار القصير المقدر (Ith) (حراري 1 ثانية)
| 40×Ipr | / |
10 |
التيار الديناميكي المقدر (Idyn)
| 2.5×Ith | / |
11 | معامل الجهد المقدر | / | 1.2Un/مستمر |
12 |
التوصيل القياسي
| / | ص-ص |
13 |
عدد اللفات الثانوية
| 1 | 1 |
14 | الخرج المقدر (VA) | 10 | 15 |
15 | فئة الدقة | 0.2 قياس | 0.2 قياس |
16 | عامل أمان الجهاز (FS) | 5 | / |
17 | مسافة الزحف | 505 مم |
18 |
عدد محولات التيار (CTs) ومحولات التيار (VTs)
| 3VT+3CT |
19 | النوع | نوع جاف مثبت على عمود خارجي. |
20. | المعيار المطبق | IEC: 61869-1&2 (أحدث إصدار) | IEC: 61869-1&3 (أحدث إصدار) |
ملاحظة: يسعدنا عند الطلب تقديم محولات وفقًا لمواصفات فنية أخرى
ميزات أخرى:
أ). الوحدة المتكاملة مصبوبة في فراغ ساخن في راتنج عازل، لتحقيق عزل عالي الجهد خالٍ من التفريغ. يتميز راتنج الإيبوكسي المستخدم في البيئة الخارجية بتصميم غلاف كامل
ب). المحطات الثانوية مغطاة بمعدن من الفولاذ المقاوم للصدأ للإغلاق.
ج). يتوفر حزام مفتاح تقصير ثانوي في صندوق التوصيل.
د). غطاء صندوق المحطات الثانوية للمحولات (وحدة القياس) مزود بمرافق إغلاق باستخدام براغي إغلاق لمنع وصول الأشخاص غير المصرح لهم
هـ). يتم توفير أدوات رفع لسهولة التعامل مع المحولات المدمجة وأمانها.
و). أطراف خارجية للتوصيل بالخطوط الهوائية (الجانب الأساسي) مناسبة لمجموعة من موصلات النحاس أو الألومنيوم المجدولة من 20 مم مربع إلى 100 مم مربع.

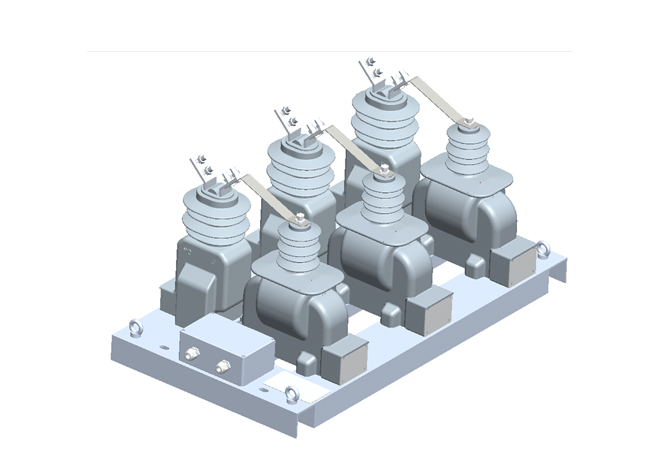

رسم تخطيطي:
Wiring diagram:
